Nous avons, dans un article précédent, détaillé la réalisation économique de chauffe-ballons pouvant recevoir indifférement des ballons à fond rond ou plat. Le problème du chauffage de récipients à fond plat, genre Béchers et Erlenmeyers est en principe résolu par les plaque chauffantes équipant de simples réchauds utilisés pour la cuisine.

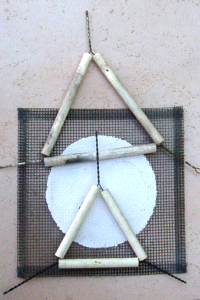

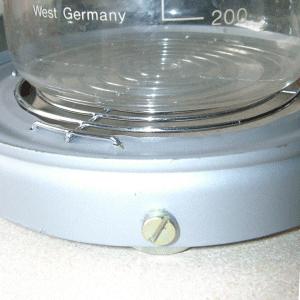

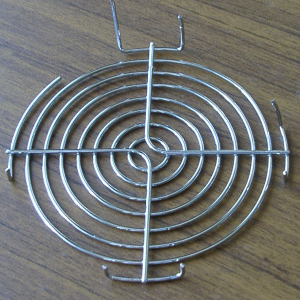

Pour ne pas briser la verrerie, on interpose des triangles ou des plaques isolantes [image 1].
Cependant, si ces accessoires sont d’un faible prix, il n’en est pas de même de la consommation d’électricité.
Pour une plaque chauffante de 1500 W et 185 mm de diamètre, seule la partie sous le récipient concourt à élever la température de ce dernier. soit :
Pour un Bécher de 1 litre et 105 mm de diamètre, 32 % de la puissance utilisée.
Pour un de 400 ml de 75 mm de diamètre 16 %.
Pour un de 250 ml de 65 mm de diamètre 12 %.
Le reste de l’énergie chauffe votre labo, même en plein été.

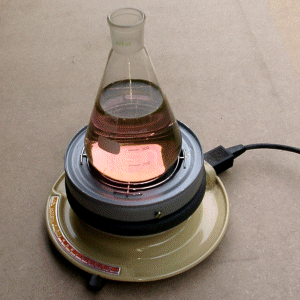

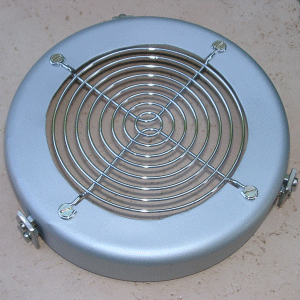

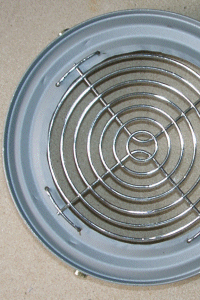

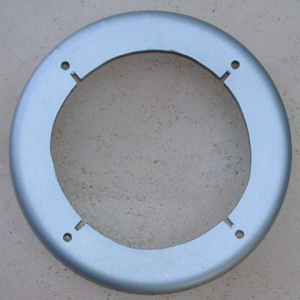

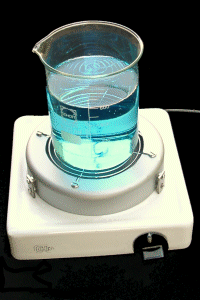

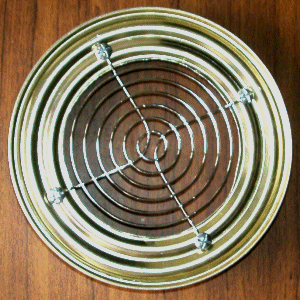

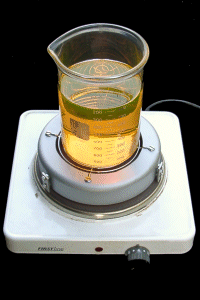

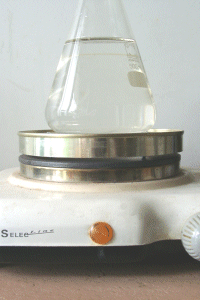

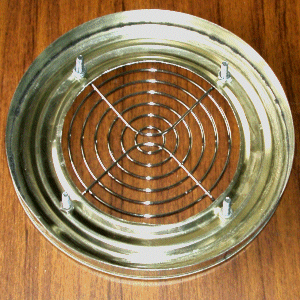

Nous vous proposons de réaliser des concentrateurs de chaleur, de la même façon que les chauffe-ballons, à partir des mêmes boîtes de conserve, ou de fonds de casseroles sans manche, (alu ou inox) même percées, ou de fonds de bidons de diamètre convenable.
|
