R É A L I S A T I O N  d e  C H A U F F E - B A L L O N S  é c o n o m i q u e s   II.

      Faisant suite à notre article de même nom publié en 2005, un de nos correspondants, nous communique sa variante réalisée avec des casseroles en aluminium. L'aluminium présente l'avantage de se laisser travailler plus facilement par un particulier, que la tôle écrouie des boîtes de conserve que nous utilisons.
      La communication est illustrée du déroulement des opérations en images.
      Nous lui présentons nos remerciements, et lui laissons la parole.

Les Amis de l'Alchimie.

      Voici quelques photos de réalisations de chauffe-ballons obtenus à partir de vieilles casseroles en aluminium (achetées chez Emmaüs pour 3 euros les 5) ou récupérées chez des amis. L'aluminium des casseroles minces est très souple et facile à travailler.

      En complément, une adresse pour vous procurer une plaque chauffante peu coûteuse (pour moins de 10 euros).

"http://www.electrodepot.fr/plaque-electrique-triomph-etf1900-1-plaque-1.html"

Matériel nécessaire : Hormis les casseroles.
Règle, compas, cutter.
Cisaille coupe-tôle (achetée chez Brico-Dépôt pour 4,40 euros).
Pince plate, forets pour les perçages.
Ecran thermique souple (acheté chez Brico-Dépôt pour 7,16 euros).

Mode opératoire :
-- Repérer le centre de la casserole, tracer un cercle du diamètre désiré (pour le ballon 500 ml 10 cm), puis des diamètres qui serviront de repères de découpe ainsi que de perçage (ici 12 perçages prévus).
-- Percer des trous de 4 mm sur le cercle aux intersections des diamètres.

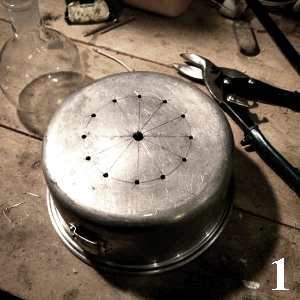

-- Percer un trou de 12mm [image 1] au centre (l sert de passage à la pince pour amorcer les découpesi).

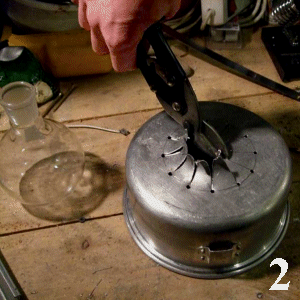

-- Couper suivant les rayons [image 2] (les déformations ne sont pas un problème à ce stade si le fond de la casserole est suffisamment mince).

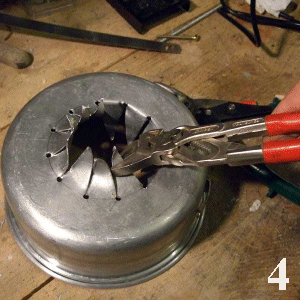

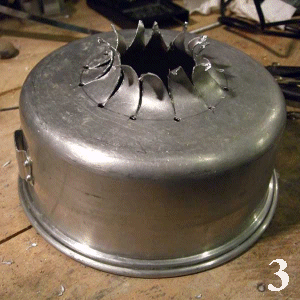

-- Redresser les pointes obtenues et les retourner à l'intérieur de la casserole [images 3, 4 & 5].

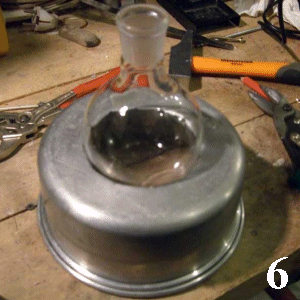

-- contrôler si l'ouverture convient au ballon, [image 6] (on peut ajuster avec quelques petits coups de marteau !).

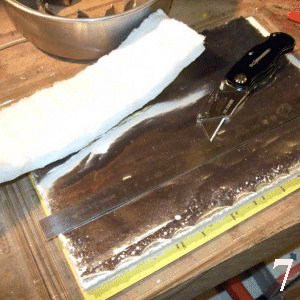

-- Découper au cutter des bandes de protection thermique [image 7] à une largeur inférieure à la hauteur du côté de la casserole (ici coupe à 6,5 cm car c'est un tiers de la plaque de protection thermique).

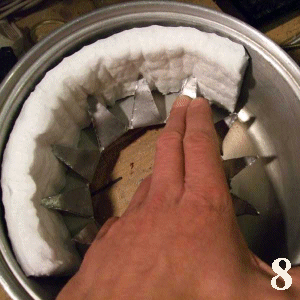

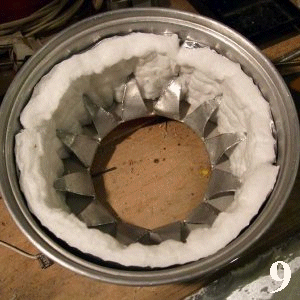

-- Placer les bandes à l'intérieur de la casserole, puis les maintenir en repoussant les pointes d'aluminium obtenues précédemment [images 8 & 9].

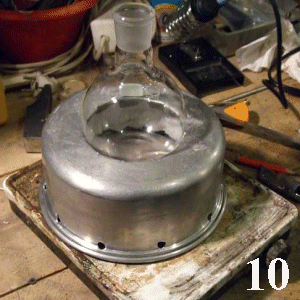

-- Percer des trous à la base de la casserole pour laisser circuler l'air chaud [image 10]

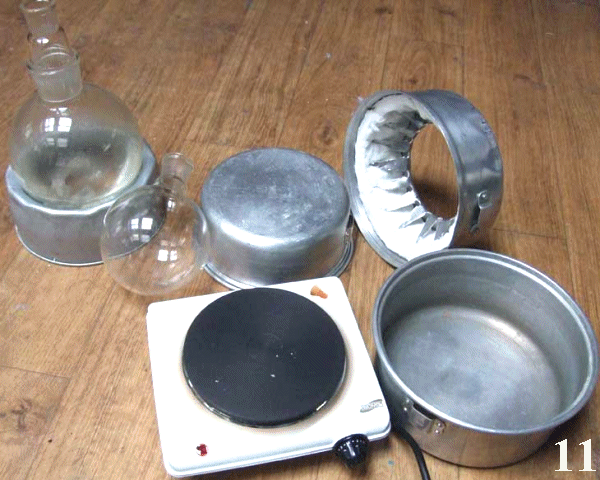

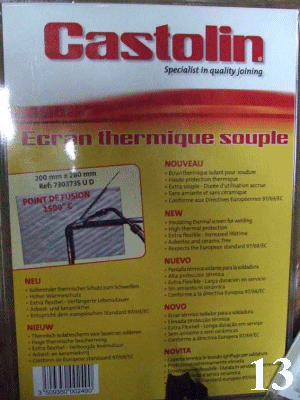

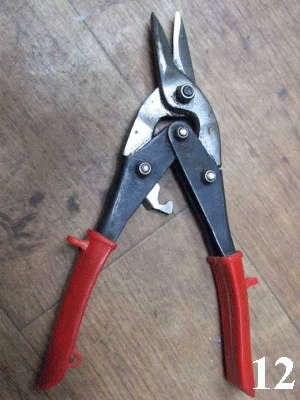

-- C'est terminé ! [images 11, 12, 13].
Remarque :
      La casserole ne doit pas être de diamètre trop grand. Pour un petit ballon, les pointes risquent d'être trop petites pour maintenir les bandes contre les parois !
Jean-François : pour Les amis de l'alchimie.
