C H A U F F E - B A L L O N S   É C O N O M I Q U E S.
Pour ballons de 500, 1000 et 2000 ml.   (Thème de stage).

        Depuis des années nous parcourons les brocantes, laboratoires en faillite et ventes diverses, pour y acquérir au plus bas prix possible du matériel et de la verrerie neuve, ou ayant été utilisée. Nous effectuons cette démarche dans le but de nous équiper et de fournir à prix coûtant nos membres désireux de monter leur premier labo.
        Cependant, la question de la fourniture d'un chauffe-ballon reste pratiquement toujours sans réponse, nous n'en trouvons guère plus d'un par an.
        Nous ne pouvons que proposer de séparer la fonction chauffage de la fonction support du ballon et de les traiter séparément.
        Pour le chauffage, (électrique pour pouvoir être finement régulé) on trouve neufs, mais surtout d'occasion une grande variété de réchauds, (à résistance bobinée, à résistance blindée ou équipés de plaques chauffantes de tailles diverses). On les trouve toujours à moins de 10 €.
        Pour résoudre le problème du support adapté au type de ballon, il vous faudra travailler un peu. Vous allez nous dire qu'il existe dans le commerce des calottes en aluminium, (voir image). Si vous savez cela, vous savez aussi qu'il vous faudrait débourser pratiquement 150 € pour une calotte adaptée à un ballon de un litre, il est plus économique dans ce cas d'acheter un chauffe-ballon.
        Nous avons choisi pour réaliser le support, d'utiliser une simple boîte de conserve de diamètre 150 mm et de 60 mm de hauteur. Ces boîtes sont généralement utilisées pour contenir du cassoulet ou des cuisses de canard, (pour venir en aide aux végétariens, une équipe se tient à leur disposition pour en consommer le contenu à leur place.).

        Nous ne chercherons pas à minimiser la dificulté de réalisation, elle est liée au fait que les boîtes de conserves sont réalisées avec de la tôle mince et très écrouie, elle se travaille difficilement.
        Nous avons investi (pour ne pas délocaliser) dans des outils plus ou moins pratiques, (voir images) pour découper et percer les boîtes.

Marche à suivre :
        Il faut pour vider la boîte, l'ouvrir en utilisant un bon ouvre-boîte qui rabat bien le métal contre la paroi de la boîte. Il faut prendre soin de l'ouvrir (étiquette à l'envers) du côté marqué "bas" sur l'image. Retirer l'étiquette et les points de colle de cette dernière.
        Il faut ensuite traçer le centre de la face "haut".
        Il faut ensuite, à partir de ce centre, tracer un cercle de rayon 53 mm et un autre de rayon 46 mm pour le chauffe-ballon mixte 500 et 1000 ml.
        Pour le chauffe-ballon de 2 litres, les rayons sont respectivement de 68 mm et de 60 mm.
        On perce ensuite un trou au centre. Ce trou sert à fixer un gabarit de perçage permettant de faire 12 trous de 4 mm équidistants sur les rayons de 53 mm ou de 68 mm en fonction du chauffe-ballon en cours de fabrication.
        Ce gabarit peut être complet avec 12 trous, on l'immobilise immédiatement avec un boulon de 4 mm dans le premier trou percé, cette précaution lui évite de bouger lors du percage des 11 autres (voir image).
        Un gabarit plus simple peut être réalisé avec un simple morceau d'acier doux percé de deux trous espacés de 53 mm ou de 68 mm, (voir image).
        Remarque : le perçage ayant lieu sur une face non plane, le foret cherche irrésistiblement à se déplacer et même avec un gabarit serré fortement, il est très difficile d'obtenir le trou à l'endroit désiré avec le gabarit simplifié. Nous conseillons dans ce cas de marquer profondément la tôle avec une pointe avant de percer.

        Ensuite il faut retirer la partie centrale de la boîte, nous vous avons prévenus, c'est un travail délicat car la tôle se comporte comme la peau d'un tambour.
        Si on utilise une lame de scie, nous préconisons d'entamer la découpe en utilisant un ciseau à bois (ou un tournevis affuté) en ayant soin de faire porter la tôle, par en dessous sur un morceau de bois "en bout" et non sur une planche.
        On peut percer un grand nombre de petits trous, (faire un gabarit au rayon de découpe moins le demi-diamètre du foret utilisé).
        Si on peut disposer d'une perceuse d'établi, il faut caler la boîte, (voir image) la tenir fermement et la tourner lentement à la main en utilisant un foret-fraise d'un bon diamètre. C'est ce qui nous donne le travail le plus propre sans avoir à limer.

        Le reste du travail est sans problème. En premier, il faut avec un morceau de lame de scie, réunir chacun des douze trous à la découpe centrale, et à l'aide d'une pince plate, aplanir la tôle et la plier vers le bas de façon à assurer la portée inclinée des ballons, (voir images et agir en utilisant un ballon comme gabarit).

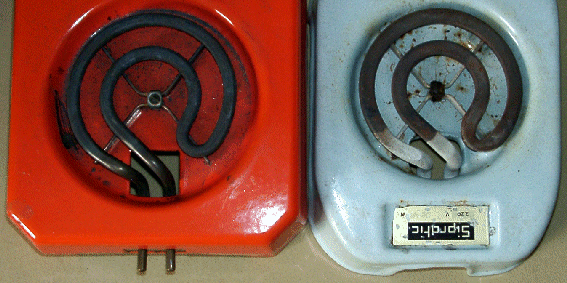

        Nous avons supposé que pour le type de réchaud choisi, la boîte-chauffe-ballon repose sur la partie froide du réchaud, et qu'en outre, comme sur l'image il existe un passage d'air au niveau de la résistance chauffante.
        Si cette entrée d'air n'existait pas, il suffirait de percer 6 trous de 8 mm au bas de la boîte juste au dessus du sertissage.
        C'est cet air qui, réchauffé, va venir lécher le ballon et s'évacuer par les douze trous.
        Pour économiser l'énergie et réduire la facture EDF, il n'est pas utile de chauffer le côté de la boîte. Pour celà, nous la revêtons d'une couche de tissus de silice.
        Elle est maintenue en place par 6 "attaches parisiennes" équipées d'une rondelle côté fibre. Il convient, avant de les placer, de repousser (avec le bout d'un petit tournevis) sous leurs têtes, les deux branches comme on peut le voir sur les attaches du côté gauche de l'image.

        Pour rigidifier la fibre et éviter qu'elle ne se désagrège avec le temps, nous imprégnons sa surface avec de la liqueur des cailloux.
        Pour terminer, un coup de bombe à peinture résistante à la chaleur, (pour cornets de poêle).

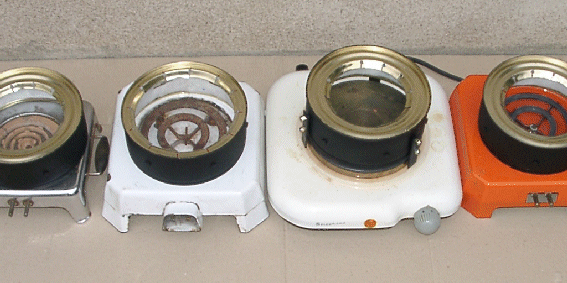

        Si au lieu d'un réchaud à résistance visible, vous trouvez un réchaud à plaque chauffante dont la plaque est exactement du même diamètre que votre boîte, vous aurez à réaliser trois pieds pour que votre chauffe-ballon repose uniquement sur la partie froide du réchaud. Les pieds devront être déportés, (voir image) pour ne pas toucher la plaque par sa tranche. Ils devront être de hauteur convenable pour que votre chauffe-ballon soit surélevé de 5 mm environ, pour laisser entrer l'air froid.
        Si vous ne trouvez rien d'autre qu'un réchaud avec une plaque de plus grand diamètre, nous consulter, nous avons créé, (pour minimiser la transmission de chaleur) des pieds en céramique permettant de faire reposer le chauffe-ballon directement sur la plaque en ménageant le passage d'air.

        On nous reproche parfois de présenter nos réalisations exclusivement à l'usage de nos membres. Nous sommes conscients que, souvent, il est nécessaire de disposer de fournitures qu'il n'est possible de se procurer qu'en grosse quantité.
        Cette fois, seule la fibre de silice ne se trouve pas au détail, nous allons donc placer à la rubique "cession" un lot adapté à ce modèle de boîte et comprenant le morceau de fibre découpé, la liqueur des cailloux nécessaire et les attaches parisiennes.
        Nous ne sommes pas des commerçants et ne pouvons même pas facturer le travail que nous faisons volontiers bénévolement pour nos membres. Nous vous demanderons donc, (avec votre commande) de faire un don symbolique de 2 € à l'association pour nous encourager.
